薄膜按鍵帶排線

薄膜按鍵開關是一種具有獨特外觀設計的導電開關,它結合面版印刷及電子電路,所有的規格皆可依照客戶的規格而設計,其特性是輕、薄、短、小。面版材料選擇有:TPU、PC和PET供客戶選擇。TPU為新一代環保素材,不傷害人體及為害環境,PET可抵抗強酸及強鹼,適用於IPC及醫療產品,PC材料單價低,較適一般家電產品。我們提供全系列的設計服務,專業的美工人員可依您的需求,設計出完美的面版彩圖,依據客戶提供資料,設計按鍵走線及機構尺寸圖…等。
型號 : Membrane Switch Keypad​
  • 平面式或打凸式手感,可依產品別而任意選擇線路應為彈片或Mylar dome。
  • SMT表面黏著各種零件,例如:LED、電阻或感應器..等。
  • 面版材料選擇有:聚酯薄膜(Polyester)、聚碳酸酯(Polycarbonate)、熱塑性基胺聚甲酸酯 (Thermoplastic Polyurethane)
  • 窗效果包含:全透明、半透明、霧面..等、亦可加印各種透明色彩以搭配各類型顯示器。
  • 特殊設計:電磁波干擾(EMI)、無線電波干擾(RFI)、靜電網(ESD shielding)。
  • 防水式IP65。
  • 線路跳線及貫孔設計。
  • 最小沖孔工藝1.14 mm。
  • 尾端處理方式: 不打端子, 公端子, 或是打母端子含連接器。
  • 線路選擇有Mylar線路,FPC線路或是PCB線路板。
  • 特殊結構:面版橡膠按鍵、面版鋁製按鍵、面版發光效果、觸控面版整合


電氣特性 Electrical characteristics

電路等級

35V( DC)100mA 1W

接觸電阻

10Ω~500Ω (根據引線長度及所用材料的不同而變化).

絕緣阻抗

100MΩ at 100V

介質耐壓

250 V Rms (50~60 Hz 1 min.)

觸點抖動時間

5ms

使用壽命

平面型 5 百萬次

Mylar Dome 2 百萬次

彈片型 1 百萬次

機械特性 Mechanical characteristics

操作壓力

平面型 = 60 to300 g(2 to10 oz)

觸感型 = 180 to400 g(6 to14 oz)

開關行程

平面型 = 0.1 to0.5mm

觸感型 = 0.6 to1.5mm


環境參數Environmental parameters

操作溫度

平面型/金屬彈片型:-40 °Cto +80 °C

凸面觸感型:-20 °Cto +55 °C

儲存溫度

平面型/金屬彈片型:-40 °Cto +85 °C

凸面觸感型:-40 °Cto +60 °C

濕度

40 °C , 90% ~ 95% for 240 小時

振動

20 G's0 max

(10-200 HzMIL-STD-202M204Condition B)

相關產品

PCB型薄膜按鍵開關

PCB型薄膜按鍵開關

銘版(graphic overlay)

銘版(graphic overlay)

FPC型薄膜按鍵開關

FPC型薄膜按鍵開關

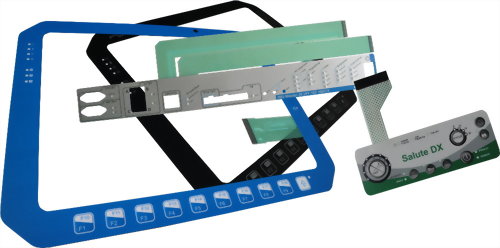

薄膜按鍵開關SMT二極體
