投射電容式觸控面板

元祺科技的投射電容式觸控面板運用全新的材料和製程,產品可靠耐用,可接受客製生產,搭配控制器,I2C/USB/UART介面供您選擇。可生產尺寸小至3.8”大至24”。
型號 : Projective Capacitive Touch Screen (PCAP)

元祺科技的投射電容式觸控面板運用全新的材料和製程,產品可靠耐用,可接受客製生產,搭配控制器,I2C/USB/UART介面供您選擇。可生產尺寸小至3.8”大至24”。

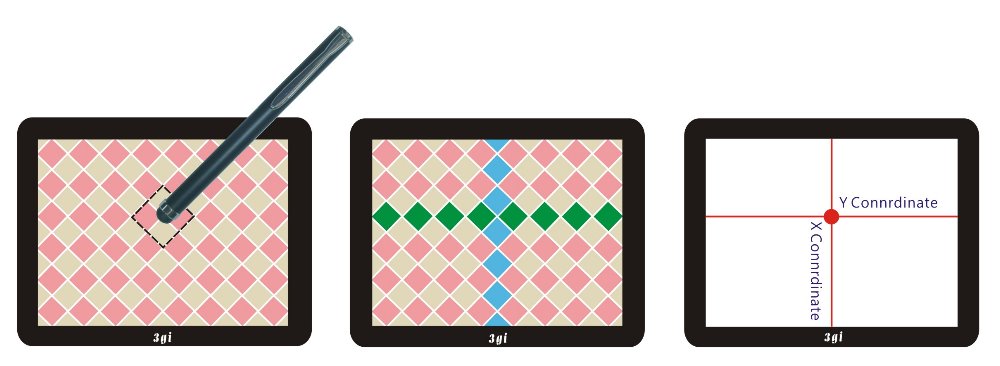

元祺科技提供您最新的投射電容觸控技術, 投射式電容觸控面板的結構可分:單層或雙層的ITO(銦錫氧化物),以X、Y軸交錯的方式串接排列,操作原理,主要是利用觸控面板上ITO(銦錫氧化物)透明電極與人體手指或導電物體間,因接觸而形成的電容感應,透過控制IC的運算之後,轉為可供作業系統判讀的座標資料,由於電場的分佈為投射狀,故手指與電極之間的感應電容為投射式電容。

投射電容式觸控面板 1

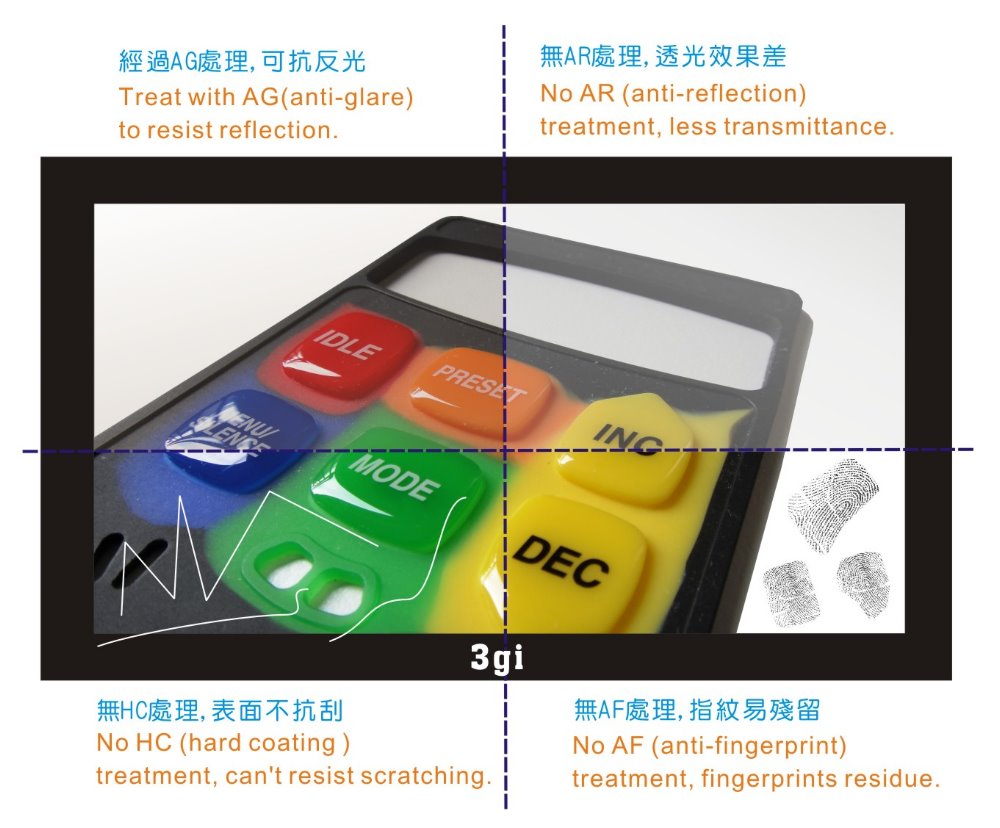

藉由多種不同的正面蓋板處理, 來提昇您的產品等級,基本分為:防刮 HC(hard coat) 、抗反射AR(anti-reflection) 、防眩光 AG(anti-glare) 、防污/防指紋 AS(anti-smudge)、強化玻璃。

投射電容式觸控面板 2

電路等級

3.3V - 5V,10mA

透光率

85%~89%

輸入方法

手指、筆、手套

解析度

1024 x 1024

界面

USB / RS232 / I2C

兩觸控點最小間距

12 mm

表面材質

玻璃或PET

玻璃厚度

5.5/0.7/1.1/1.8

表面硬度

PET(3H) / GLASS(6H)

壽命

225億次

操作溫度

-10°C ~60°C (20% RH ~ 90% RH)

儲存溫度

-20°C ~70°C (20% RH ~ 90% RH)

支援系統

Windows / Linux / Android

支援點數

2~10 Points

結構

PET+OCA+GLASS

GLASS+OCA+GLASS

GLASS+OCA+FILM

GLASS+OCA+FILM+OCA+FILM

相關產品

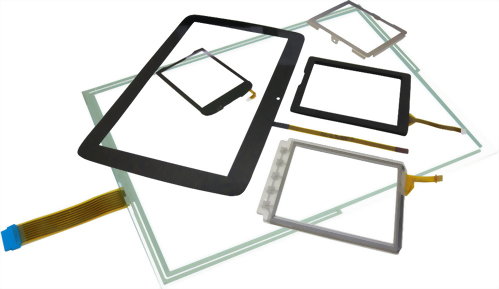

電阻(類比)式觸控面板/矩陣(數位)式觸控面板
